Rebelcell Quick Connect FF - Universal

Quick Connect-kabel til ekkolod med integreret in-line sikring (3A/5A). For sikker ‘1-klik’ forbindelse mellem 12V Rebelcell batteri og ekkolod.

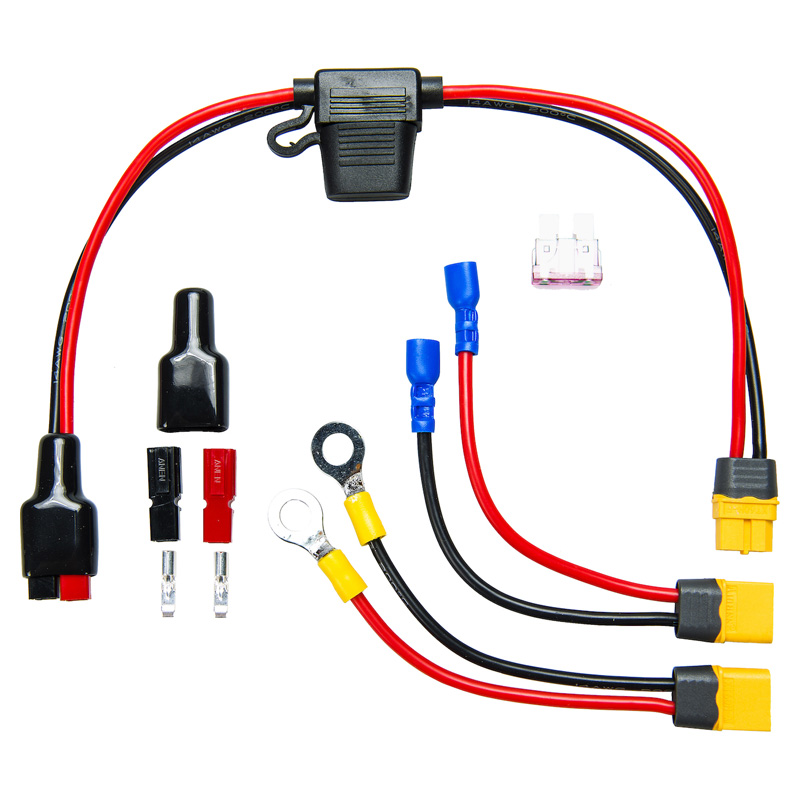

• 3 x 4mm2 tilslutningskabler: A: ~ 40 cm længde med XT60 stik og ANEN (rød/sort) PA-45 stik. B: ~ 10 cm med XT60 og M8 tungestik. C. : ~ 10 cm med XT60 og Faston-stik (tilsluttes dit udstyr
• Kabel B: Integreret 'in-line' 3A sikring + ekstra ANEN PA-45 stik til dit udstyr
• Kablet kan tilsluttes med 1 klik til dit udstyr for en sikker og sikker forbindelse

Brugsvejledning:

1.
Vælg en af ledningerne, afhængigt af stikkene på dit batteri B (med M8-stik) eller C (med Faston-stik) og tilslut til dit batteri. Klik derefter den anden side på plads via XT60-stikket til det tilsvarende XT60-stik på ledning A.

2.
Derefter skal det separate ANEN-stik tilsluttes til din ekkolod. Krymp de sølvfarvede kontaktpunkter (brug et AMP-krympeværktøj til ikke-isolerede kabelstik) til kablerne eller din ekkolod. Efter krympning skal kontaktpunkterne indsættes i det røde (for +) eller det sorte (for -) stik, indtil de “klikker”. Kontaktpunkterne er nu sikret og kan ikke afbrydes. Skub de røde og sorte dele på plads med det sorte lag, og tilslut til det tilsvarende stik på Quick Connect FF-kablet.

3.
Brug kun sammen med fiskeekkolod og andet passende 12V udstyr med maksimalt strømforbrug på 10A (og brug passende inline sikring, en 3A og 5A anvendelse er inkluderet).
